電纜知識大全

外電纜線路設計

使用電纜輸送電能，較少受到外界風、雨、冰雹、人為損傷。材料和安裝成本都高，因散熱用同等截面金屬材料輸送電能效率不如架空線。不占用地皮，有利于環境美觀。

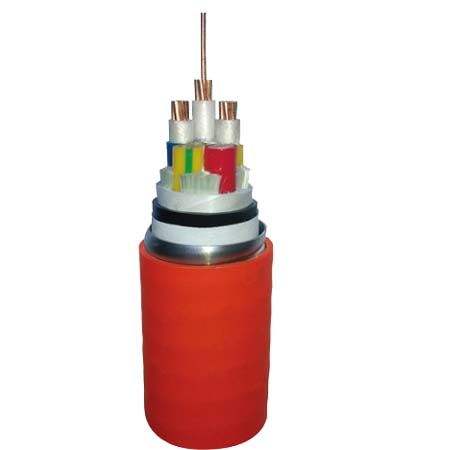

電纜的構造

電纜按其構造及作用不同可分為電力電纜、控制電纜、電話電纜、射頻同軸電纜、移動式軟電纜等。

電纜的基本結構主要由三部分組成：導電線芯用于傳輸電能；絕緣層保證電能沿線芯傳輸，在電氣上使線芯與外界隔離；保護層起保護密封作用，使絕緣層不被潮氣浸入，不受外界損傷，保持絕緣性能。電纜結構如圖10-10所示。

1.電纜按電壓等級分類

電力電纜一般是按一定電壓等級制造的，電壓等級依次為0.5kV、1、3、6、10、20、35、60、110、220、330kV。其中1kV電壓等級電力電纜使用最多。3～35kV 電壓等級的電力電纜在大中型建筑內主要供電線路常有采用。60～330kV 電壓等級的電力電纜使用在不宜采用架空導線的送電線路以及過江、海底敷設等場合。按電壓粗分可分為低壓電纜(小于1kV)和高壓電纜(大于1kV)。從施工技術要求、電纜接頭、電纜終端頭結構特征及運行維護等方面考慮，也分為低電壓電力電纜、中電壓電力電纜(1～10kV)、高電壓電力電纜。

2.電纜按電線芯截面積分類

電力電纜的導電芯線是按照一定等級的標稱截面積制造的，便于制造和設計與施工選型。我國電力電纜的標稱截面積系列為2.5、4、6、10、16、25、35、50 、70、95、120、150、185、240、300、400、500、600mm2，共19種。 高壓充油電纜標稱截面積系列規格為100、240、400、600、700、845mm2共6種。多芯電纜都是以其中截面最大的相線為準。

3.按導線芯數分類

電力電纜導電芯線有1～5芯5種。單芯電纜用于傳送單相交流電、 直流電及特殊場合（高壓電機引出線）。60kV及其以上電壓等級的充油、充氣高壓電纜多為單芯。二芯電纜多用于傳送單相交流電或直流電。三芯電纜用于三相交流電網中，廣泛用于35kV以下的電纜線路。四芯電纜用于低壓配電線路、中性點接地的TT方式和TN-C方式供電系統。五芯電纜用于低壓配電線路、中性點接地的TN-S方式供電系統。二芯和四芯都是低壓1kV以下的電纜。

4.按絕緣材料分類

油浸紙絕緣電力電纜：它是歷史最久、應用最廣和最常用的一種電纜，其成本低、壽命長、耐熱、耐電性能穩定。在各種低壓等級的電力電纜中都有廣泛的應用。它通常以紙為主要絕緣，用絕緣浸漬劑充分浸漬制成的。根據浸漬劑情況和絕緣結構不同，分為以下幾種。普通粘性浸漬紙絕緣電纜，其浸漬劑是由低壓電纜油和松香混合而成的粘性浸漬劑。根據結構不同，又分為統包型、分相鉛（鋁）包型和分相屏蔽型。塑料絕緣電纜：塑料絕緣電纜制造簡單，重量輕，終端頭和中間頭制造容易，彎曲半徑小，敷設簡單，維護方便，有一定的耐化學腐蝕和耐水性能，使用在高落差和垂直敷設場合。塑料絕緣電纜有聚氯乙烯絕緣電纜和交聯聚乙烯絕緣電纜。前者用于1kv以下的電纜線路中，后者用于10kV以上至高壓電纜線路中。橡皮絕緣電纜：由于橡皮富有彈性，性能穩定，有較好的電氣、機械、化學性能，大量用于1kV以下的電纜中。阻燃聚氯乙烯絕緣電纜：前面三種電纜共同的缺點是材料具有可燃性，當線路中或接頭處發生事故時，電纜可能因局部過熱而燃燒，擴大事故范圍。阻燃電纜是在聚氯乙烯具有中加入阻燃劑，即使明火燒烤也不會燃燒。屬于塑料電纜的一種，用于10kV以下的電纜線路中。

絕緣導線及懸掛絕緣導線的鋼絞線的設計安全系數均不應小于3。懸掛絕緣線的鋼絞線的自重荷載應包括絕緣線、鋼絞線、絕緣支架質量及200kg施工荷重。鋼絞線的最小截面不應小于50mm2。不同金屬、不同規格、不同絞向的導線及無承力線的集束線嚴禁在檔距內連接。在一個擋距內，每根導線不應超過一個承力接頭。接頭距導線的固定點，不應小于500mm。絕緣支架的安全系數不應小于5，絕緣拉棒的破壞拉力不小于導線計算拉斷力的90％。且絕緣支架及絕緣拉棒的破壞應力均應滿足最大短路電動力的要求。

10.2.2電纜的規格

1、額定電壓

額定電壓取決于該電纜系統的相間電壓、系統的類型、保護設備排除故障時間等。在不接地系統中，電纜發生單相接地故障也會運行很長時間。但是會在另外兩相不接地導線絕緣之間產生線間電壓梯度，要求其絕緣層要更厚一些。無故障的兩相之間是不可能長時間施加全部線間電壓的，如果保護設備能夠在1min 內切除故障，那么在這種接地系統中可選用100％額定電壓的電纜。對于不接地系統， 當不能滿足對100％額定電壓級規定的1min清除時間、但能保證在1h 內清除故障段時，則需選用133％額定電壓的電纜。當清除接地故障段的時間相當長時，則需選用173％額定電壓水平的絕緣。

2、導線的選擇

選擇導線規格時應考慮：國家電氣規范的要求、負荷電流的熱效應、相互加熱效應、電磁感應產生的損耗、電介質損失、負荷電流有關的指標、應急過負荷指標、電壓降的限制和故障電流指標。

3、負荷電流指標

載流量表列出了所需要的導線的最小規格。但是，在工程中選擇電纜往往偏于保守，這是考慮到負荷的增長、電壓降和短路電流的發熱等因素。

4、應急過負荷指標

絕緣線和電纜的正常負荷極限值是以實踐經驗為基礎的，代表著電纜的老化速度。此種老化速度預計能使電纜的有效壽命持續20～30年。正常的日負荷溫度每升高8℃，則平均故障率將增加一倍，且電纜的絕緣壽命縮短一半。 電纜在超過最高額定溫度或額定載流量的條件下持續運行，是一種非常措施。溫度的升高與導線損耗成正比，而損耗又是隨電流的平方而增加的，較大的電壓降可能對設備和供電的連續性產生不可預料的危險。電纜在最高應急過負荷溫度下運行，每年不應超過100h，并且這種100h的過負荷期在電纜壽命期限內不應超過五次。各種絕緣電纜的有短時過負荷的超載系數。將超載系數乘電纜的標稱額定電流值，就能得到這種絕緣電纜的應急或過負荷電流值。

5、電壓降指標

如果供電線的截面不夠大，在電路中會產生過大的電壓降。電壓降與線路長度成正比?？紤]到電動機的正常起動和運轉、照明設備以及其他有很大沖擊電流的負荷，規范規定電力、電熱或照明饋電線的穩態電壓降不應超過3％， 包括饋電線和支線在內的總電壓降不應超過5％。在短路情況下，導線的溫度上升很快。但是，由于電纜絕緣、護套、被覆材料等的熱特性，在短路排除以后，導線的冷卻過程卻是緩慢的。不注意電纜的熱穩定會由于絕緣材料的變質而造成電纜絕緣的永久性破壞，從而可能伴生煙氣和可燃?xì)怏w。如果有足夠的熱量，這些氣體將點燃起火，釀成嚴重的火災。即使程度不那么嚴重，也可能使電纜的絕緣或護套膨脹，產生空隙，導致有可能發生故障。對高壓電纜，這一點格外嚴重。除了熱應力外，熱膨脹還會在電纜中產生機械應力。由于急劇地加熱，這些應力可能引起不希望有的電纜移動。不過，新式電纜加強了捆綁和護套，顯著地降低了這種應力的影響。在預定的溫度范圍內選擇和使用電纜時，一般情況下不需要注意其機械特性，除非電纜很舊或是鉛包電纜。在發生短路或大的沖擊電流時，單芯電纜將承受各電纜之間的互相排斥力或吸引力。為了防止由于這種移動而引起電纜的破壞，應將敷設在電纜支架或電纜橋架上的電纜固定起來。

10.2.3電纜的使用條件

大量電纜成組敷設時，由于相互間的加熱作用，降低了電纜的載流量。規格大的電纜有時候需要考慮用兩根或多根較小規格的并聯電纜來代替，因?yàn)榇蠼孛骐娎|會由于集膚效應和鄰近效應使得單位截面的載流量減少。另一方面，大截面電纜的表面積對橫截面積的比值減小使得大電纜散熱能力差。若多根電纜并聯使用時，應考慮各個電纜的相對位置，以降低電纜載流量的不均勻分布效應。

對敷設在地下管道中的電纜，當使用負荷系數時，應考慮管組及其周圍土壤的平均熱損失的熱容量。地下部分的溫度隨平均熱損失的變化而變化，因而可允許較高的短時負荷系數是平均負荷對尖峰負荷的比值，通常以晝夜平均負荷為基準進行測量。而尖峰負荷一般是指24h內出現的、0.5～1h期間的最大負荷的平均值。對于直埋電纜，其平均表面溫度可根據土壤條件限制在0～60℃之間， 以防止土壤水分的散失和電纜熱擊穿。當電纜靠近其他帶負荷的電纜或熱源時，或者當周圍環境溫度超過規定電纜載流量的環境溫度時，必須降低電纜的額定載流量。電纜裝置的正常環境溫度是指電纜不帶負荷時安裝電纜處的溫度。為了恰當?shù)卮_定某一給定負荷所需要的電纜規格，應該透徹地了解這個溫度。例如，在空氣中與其他電纜隔開敷設的電纜，其環境溫度是指該電纜帶負荷以前的溫度。對于空氣中的電纜，還要假定電纜周圍有足夠的空間散發電纜產生的熱量，并且不會提高整個房間的溫度。如果規定了上述正確條件，那么，下述的環境條件就可用來計算電纜的載流量。

城市高、中壓配電線路有下列情況應采用電纜線路。城市繁華地區、重要地段、主要道路，以及城市規劃和市容環境有特殊要求的地區；技術上難以解決的嚴重腐蝕地段；重點風景旅游區的區段；易受鹽污或熱帶風暴侵襲的沿海主要城市的重要供電區段；其他為電網結構和運行安全需要的地段。城市低壓配電線路有下列情況應采用電纜線路負荷密度高的城市中心地區；建筑面積較大的新建居民住宅小區及高層建筑小區；依據規劃不宜通過架空線路的街道或地區及進出線擁擠地區；經過技術經濟比較采用電縣團級線路比較合適的其他情況。對于應該采用電纜線路而地下不具備條件時，可采用絕緣電纜架空敷設。

戶內對低壓電纜來說，國家電氣法規上的載流量表是以環境溫度30 ℃為基礎的。但是，大部分地區夏天的月份，至少對建筑物的某些部分40℃為宜。在確定電纜載流量時必須考慮附近對電纜最不利的熱源。電纜局部過熱的情況可能是由蒸汽管道或靠近電纜的熱源所引起的，也可能是由于電纜穿過鍋爐房或其他高溫的場所所致。為了避免這類問題，可能需要改線。

戶外對于安裝在遮蔭處的電纜，其最高環境溫度一般取40℃， 而對于安裝在陽光下的電纜，最高環境溫度一般取50℃。在使用這些環境溫度時，假定最大負荷正好是在規定的環境溫度時出現。在一天的最熱時間里，或者在陽光曬得最厲害的時候，有些回路并不是在滿負荷運行。在這樣的條件下，采用環境溫度40℃對于戶外電纜從安全方面來說，是比較合理的。

地下在一個國家的不同地區，用于地下電纜的環境溫度是有變化的。我國北方地區，環境溫度常取20℃，對中部地區，則常用25℃；而對最南端和西南端，環境溫度可能要取30℃。這些環境溫度的地理界線是不可能精確劃定的?？稍谶h(yuǎn)離熱源的某一點、在埋設電纜的深度處測量最高環境溫度。土壤環境溫度的變化會比空氣溫度的變化滯后幾周時間。

在確定電纜的載流量時，電纜周圍介質的熱性能是重要的參數。埋設電纜或電纜管塊的土壤種類，對電纜載流量有著重大的影響。多孔疏松土壤，例如礫石和灰渣回填土，通常要比砂土或粘土有較高的溫度和較低的載流量。因此，在計算電纜規格以前，應該知道土壤的種類及土壤熱阻率。土壤的含水量對電纜的載流量也有重要的影響。在干燥地區，為了補償由于缺少水分而使熱阻增加，必須降低電纜的額定載流量，或者采取其他的預防措施。另一方面，在經常潮濕的地下或受潮水影響的地區，電纜可以通過比正常電流大的電流。對于經常潮濕或者潮濕和干燥交替出現的地方，對于有從干燥的電纜過渡到“天然屏蔽”潮濕電纜的地方，即使是高壓的線路也需要屏蔽。因?yàn)樵谶@些地方會產生電壓梯度應力突變，除非是專門為此而設計的非屏蔽電纜。

直埋敷設于凍土地區時，宜埋入凍土層以下，當無法深埋時可在土壤排水性好的干燥凍土層或回填上中埋設，也可采取其他措施。直埋敷設的電纜，嚴禁位于地下管道的正上方或下方。用隔板分隔為0.25m；用電纜穿管時可為0.1m； 特殊情況可酌減。直埋敷設于非凍土地區時，電纜埋置深度對于電纜外皮至地下構筑物基礎，不得小于0.3m。直埋敷設的電纜與鐵路、公路或街道交叉時，應穿保護管，且保護范圍超出路基、街道路面兩邊以及排水溝邊0.5m以上。直埋敷設的電纜引入構筑物，在貫穿墻孔處應設置保護管，且對管口實施阻水堵塞。直埋敷設電纜的接頭配置，接頭與鄰近電纜的凈距，不得小于0.25m。 并列電纜的接頭位置宜相互錯開，且不小于0.5m的凈距。斜坡地形處的接頭安置，應呈水平狀。對重要回路的電纜接頭，宜在其兩側約100mm開始的局部段， 按留有備用量方式敷設電纜。直埋敷設電纜在采取特殊換土回填時，回填土的土質應對電纜外護套無腐蝕性。

10.2.4電纜外護層類型

雖然制造時應遵循國家標準，但工程實際曾有三芯電纜用于交流單相情況，因渦流損耗發熱導致電纜溫升過高的事例發生。裸鉛包電纜直埋于潮濕土壤中出現腐蝕穿孔；外套鎧裝雖有一定防腐作用，但在化學腐蝕環境中時間長了也會出現銹蝕。

電纜擠塑外套常用聚乙烯PE或聚氯乙烯PVC。聚乙烯PE不及聚氯乙烯PVC耐環境應力開裂性能好，聚氯乙烯在燃燒時分解的氯有助于阻燃，多采用聚氯乙烯。 但-20℃以下低溫用普通聚氯乙烯易脆化開裂，而聚乙烯可耐-50～-60℃； 對丙酮、二甲苯、三氯甲烷、石油乙醚、雜酚油、氫氧化鈉等化學藥物的耐受性，聚乙烯優于聚氯乙烯；燃燒時聚乙烯不像聚氯乙烯析出含有氯化氫等毒性氣體，這些情況就宜采用聚乙烯作擠塑護套。直埋敷設采用鋼帶鎧裝等的條件之一。由于重載車輛通過時傳遞至電纜的壓力較大。借鑒日本電氣設備技術基準，直埋敷設的埋深對載重車經過地段要求大于－1.2m，只是在無重壓情況下埋深可按－0.6m，允許用無鋼帶鎧裝電纜，而對35kV及以下電纜的一般埋深要求為不小于－0.7m。直埋敷設采用鋼鎧裝也是從防止外力破壞考慮的。

統計顯示直埋敷設的電纜事故較多，且屬于機械性損傷的比例相當高。全塑電纜受鼠害而導致故障的情況屢見不鮮。統計顯示，外徑10～15mm的電纜受害比例最大。日本鐵道因鼠害導致電氣信號事故，1969～1984年共發生335次，每年達48～62 次之多。水下電纜主要在水深、水下較長、水流速較大或有波浪，潮汐等綜合作用的受力條件下，僅靠電纜纜芯的耐張力往往不足以滿足要求，需有鋼絲鎧裝且宜預扭或絞向相反式構造。此外，江海等船舶的投錨和海中拖網漁船的漁具等，可能有機械損傷危及時，有時也需電纜具有適當防護特性，還可能有雙層鋼線鎧裝、鋼帶加雙層鋼絲鎧裝，或反向卷繞的雙層鋼絲、短節距離卷繞的雙層鋼絲，以及鎧裝中含有聚酰胺纖維制的承重線、碳化硅聚氯乙烯護層等多種構造型類，可以因地制宜選擇。

10.2.5電纜的屏蔽

1.電力電纜的屏蔽定義

用導電或半導電層把電纜的電場封閉在包圍著導線的絕緣層中。導電或半導電層緊緊地貼合在絕緣的內表面和外表面上。換句話說，外屏蔽把電場封閉在導線和屏蔽層之間。內屏蔽或絞合應力消除層是處在導線的電位或接近導線的電位，外屏蔽或絕緣屏蔽是為傳輸電容電流而設計的，在許多情況下還用來傳輸故障電流。屏蔽層的導電率是由連同半導電層所采用的金屬帶或線的截面積和電阻率所決定的。在絕緣內表面和外表面的應力控制層，由于是緊貼著絕緣表面的光滑表面，從而減少應力集中并使間隙減到最小。在這種間隙中，空氣的電離可能會使某些絕緣材料逐漸損壞，直到最后完全破壞為止。

2.絕緣的屏蔽有各種用途

把電場封閉在電纜內部；平衡絕緣內部的電壓梯度，使表面放電減至最??；避免感應電勢以更好地減少電擊的危險。非屏蔽電纜與接地平面之間的電壓分配，假定從電氣性能來說，空氣和絕緣物是一樣的，在接地平面以上的電纜就處于均勻的介電質中，因而允許用簡單的圖來說明與電纜有關的電壓分配和電場的情況。在屏蔽電纜內，導線和屏蔽層之間的等電位面是同心的圓柱面，電壓分配按照簡單的對數規律變化，而靜電場則全部被封閉在絕緣層內。電力線和應力是均勻的，并且是放射的，和等電位面成直角相交，消除了絕緣中或在絕緣表面上的切線應力或縱向應力。非屏蔽系統的等電位面是圓柱面，但不和導線同心，以許多不同的電位與電纜表面相交，對于運行高系統的非屏蔽電纜，在電纜的各點上，對地切向漏電應力，可能是在干燥場所電纜終端的漏電距離正常推薦值的好幾倍。在這種情況下，表面的漏電痕跡、燃燒和對地的破壞性放電都可能發生。但是，在國家電氣法規中所描述的正確設計的非屏蔽電纜限制了可達到的表面能量，這種表面能量是來自上述這些作用，它可能會影響電纜的正常使用。

對于運行電壓在1kV以下的電纜，一般采用非屏蔽的結構，對10kV 以上的電纜則需要將其屏蔽以符合國家電氣法規的規定。在1～10kV的范圍內， 允許使用屏蔽電纜和非屏蔽電纜，只要其結構能滿足國標的要求。由于屏蔽電纜的價格一般都比非屏蔽電纜貴，同時也由于制作屏蔽電纜的終端頭需要更加小心和要求留有更大的空間，所以，在1～10kV范圍內，一直廣泛地使用非屏蔽電纜， 非屏蔽電纜也大量用于10kV電壓級。但是直接埋于地下的或在電纜表面可能積集大量導電材料(鹽、煙灰、導電的穿管用潤滑膏)的地方可指定使用屏蔽電纜。

3.控制電纜及其金屬屏蔽

控制電纜應避免同時受絕緣損壞、機械性損傷、著火或電氣干擾等影響不能正常工作。雙重化保護的電流、電壓以及直流電源和跳閘控制回路等需增強可靠性的系統，應采用各自獨立的控制電纜。下列情況的回路，相互間不宜合用同一根控制電纜：弱電信號、控制回路與強電信號、控制回路；低電平信號與高電平信號回路；交流斷路器分相操作的各相弱電控制回路。同一電纜纜芯之間距離較小，耦合性、電磁感應強，較電纜相互間的干擾大。某電廠電腦監測系統模擬量低電平信號線與變送器電源線公用一根四芯電纜，引起信號線產生約70V的共模干擾電壓，對以毫伏計的低電平信號回路，顯然影響正常工作。

弱電回路的每一對往返導線，宜屬于同一根控制電纜。強電回路控制電纜，除位于超高壓配電裝置或與高壓電纜緊鄰并行較長，需抑制干擾的情況外，可不含金屬屏蔽。弱電信號、控制回路的控制電纜，當位于存在干擾影響的環境又不具備有效抗干擾措施時，宜有金屬屏蔽。控制電纜金屬屏蔽型類的選擇，應按可能的電氣干擾影響，計入綜合抑制干擾措施，滿足需降低干擾或過電壓的要求。位于110kV以上配電裝置的弱電控制電纜，宜有總屏蔽、雙層式總屏蔽。計算機監測系統信號回路控制電纜的屏蔽選擇，對于開關量信號，可用總屏蔽。對于高電平模擬信號，宜用對絞線芯總屏蔽，必要時也可用對絞線芯分屏蔽，而對于低電平模擬信號或脈沖量信號，宜用對絞線芯分屏蔽，必要時也可用對絞線芯分屏蔽復合總屏蔽。其他情況，應按電磁感應、靜電感應和地電位升高等影響因素，采用適宜的屏蔽型式。

需降低電氣干擾的控制電纜，可在工作芯數外增加一個接地的備用芯?？刂齐娎|1芯接地時，干擾電壓幅值可降低到50％～25％或更甚，且實施簡便， 增加電纜造價甚微?？刂齐娎|金屬屏蔽的接地方式，對于電腦監控系統的模擬信號回路控制電纜屏蔽層，不得構成兩點或多點接地，宜用集中式一點接地。此外需要一點接地情況外的控制電纜屏蔽層，當電磁感應的干擾較大，宜采用兩點接地；靜電感應的干擾較大，可用一點接地。雙重屏蔽或復合式總屏蔽，宜對內、外屏蔽分用一點，兩點接地。兩點接地的選擇，還宜考慮在暫態電流作用下屏蔽層不致被燒熔。

同一往返導線如果分屬兩根電纜，敷設形成環狀的可能性難避免，在相近電源的電磁線交鏈下會感生電勢，其數量級往往對弱電回路低電平參數的干擾影響較大。弱電回路控制電纜與電力電纜如果能拉開足夠距離，或敷設在鋼管、鋼制封閉式托盤等情況，可能使外部干擾降至容許限度。否則，一般與電力電纜鄰近并行敷設，或位于高壓配電裝置且近旁有接地干線等情況，干擾幅值往往對無屏蔽的控制電纜所連接的低電平信號回路等，將產生誤動或絕緣擊穿等影響?？刂齐娎|含有金屬屏蔽時降低干擾的效果，與屏蔽構造型式相關。同時要看到屏蔽構造要求越高，相應投資也越大。有、無金屬屏蔽的控制電纜造價，約增10％～20％（鋼帶鎧裝、鋼絲編織總屏蔽）或更大的份額。

電子裝置數字信號回路的控制電纜屏蔽接地，應使在接地線上的電壓降干擾影響盡量小，基于計算機這類僅1V左右的干擾電壓，就可能引起邏輯錯誤，因而強調了對計算監控系統的模擬信號回路控制電纜抑制干擾的要求，應實行一點接地，而一點接地可有多種實施方式，現以電腦監測系統情況，指明是滿足避免接地環流出現的條件下，集中式的一點接地。配電裝置中接地電網的電流分布，曾測得有接地電流的13％，而110～500kV電壓級短路電流已達35～18kA。

4.屏蔽電纜的方法

在電纜的終端削去一段電纜屏蔽層，在導體和屏蔽層之間留出必要的漏電距離，會在暴露的電纜絕緣表面上形成縱向應力。在電纜端部終端裝置上的徑向和縱向電氣應力的綜合作用會導致在該點出現最大應力。但是，這些應力可以加以控制，并將其降低到制作終端裝置材料的安全工作范圍以內。降低這些應力最普通的方法是用絕緣帶逐漸增加電纜終端裝置的總絕緣厚度，以形成一個錐體，即應力錐。我國配電網電纜主要使用的有粘性浸漬油紙絕緣電纜、聚氯乙烯電纜及交聯聚乙烯電纜及交聯聚乙烯電纜等三種。粘性浸漬油紙絕緣電纜優點是允許運行溫度高、介質損耗低、耐電壓強度高、使用壽命長，其缺點是絕緣材料彎曲性能差，不能在低溫時敷設，按浸漬方式有普通油浸紙絕緣、滴干型油浸紙絕緣和不滴干型 油浸紙絕緣三種，可根據電纜敷設的水平高差情況分別采用。普通油浸紙絕緣電纜敷設的水平高差僅允許5～20m，滴干型油浸紙絕緣電纜敷設的水平高差允許100～300m，不滴干型油浸絕緣電纜敷設無高差差限制。聚氯乙烯電纜主要優點是制造工藝簡便，沒有敷設高差限制，彎曲性能好，耐油、耐酸堿腐蝕，不延燃，價格低。缺點是絕緣電阻較油浸紙絕緣電纜低，介質損耗高，不宜在重要6kV線路上使用。交聯聚乙烯電纜性能優良、結構簡單、質量輕、載流量大、敷設方便、無高差限制，在配電網得到廣泛應用。

（一）電線電纜的概念及電線與電纜的區分：

電線電纜是指用于電力、通信及相關傳輸用途的材料?！半娋€”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。

電線電纜主要包括裸線、電磁線及電機電器用絕緣電線、電力電纜、通信電纜與光纜。

電線電纜命名：

電線電纜的完整命名通常較為復雜，所以人們有時用一個簡單的名稱(通常是一個類別的名稱)結合型號規格來代替完整的名稱，如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電線電纜的型譜較為完善，可以說，只要寫出電線電纜的標準型號規格，就能明確具體的產品，但它的完整命名是怎樣的。

電線電纜產品的命名有以下原則：

1、產品名稱中包括的內容

(1)產品應用場合或大小類名稱

(2)產品結構材料或型式；

(3)產品的重要特征或附加特征

基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。

2、結構描述的順序

產品結構描述按從內到外的原則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。

3、簡化

在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。

實例：

額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

“額定電壓8.7/15kV”——使用場合/電壓等級

“阻燃”——強調的特征

“銅芯”——導體材料

“交聯聚乙烯絕緣”——絕緣材料

“鋼帶鎧裝”——鎧裝層材料及型式(雙鋼帶間隙繞包)

“聚氯乙烯護套”——內外護套材料(內外護套材料均一樣，省寫內護套材料)

“電力電纜”——產品的大類名稱

與之對應的型號寫為ZR-YJV22-8.7/15，型號的寫法見下面的說明。

型號：

電線電纜的型號組成與順序如下：

[1:類別、用途][2:導體][3:絕緣][4:內護層][5:結構特征][6:外護層或派生]-[7:使用特征]

1-5項和第7項用拼音字母表示，高分子材料用英文名的第位字母表示，每項可以是1-2個字母；第6項是1-3個數字。

型號中的省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。

第7項是各種特殊使用場合或附加特殊使用要求的標記，在“-”后以拼音字母標記。有時為了突出該項，把此項寫到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業標準)、-TH(濕熱地區用)、FY-(防白蟻、企業標準)等。

數字標記

鎧裝層

外被層或外護套

0

無

---

1

聯鎖鎧裝

纖維外被

2

雙層鋼帶

聚氯乙烯外套

3

細圓鋼絲

聚乙烯外套

4

粗圓鋼絲

5

皺紋(軋紋)鋼帶　

6

雙鋁(或鋁合金)帶　

8

銅絲編織　

9

鋼絲編織

（二）電線電纜常識80問答：

1、常用的電線、電纜按用途分有哪些種類？

答：按用途可分為裸導線、絕緣電線、耐熱電線、屏蔽電線、電力電纜、控制電纜、通信電纜、射頻電纜等。

2、絕緣電線有哪幾種？

答：常有的絕緣電線有以下幾種：聚氯乙烯絕緣電線、聚氯乙烯絕緣軟線、丁腈聚氯乙烯混合物絕緣軟線、橡皮絕緣電線、農用地下直埋鋁芯塑料絕緣電線、橡皮絕緣棉紗紡織軟線、聚氯乙烯絕緣尼龍護套電線、電力和照明用聚氯乙烯絕緣軟線等。

3、電纜橋架適合于何種場合？

答：電纜橋架適用于一般工礦企業室內外架空敷設電力電纜、控制電纜，亦可用于電信、廣播電視等部門在室內外架設。

4、電纜附件有哪些？

答：常用的電附件有電纜終端接線盒、電纜中間接線盒、連接管及接線端子、鋼板接線槽、電纜橋架等。

5、什么叫電纜中間接頭？

答：連接電纜與電纜的導體、絕緣屏蔽層和保護層，以使電纜線路連接的裝置，稱為電纜中間接頭。

6、什么叫電氣主接線？

答：電氣主接線是發電廠、變電所中主要電氣設備和母線的連接方式，包括主母線和廠用電系統按一定的功能要求的連接方式。

7、在選擇電力電纜的截面時，應遵照哪些規定？

答：電力電纜的選擇應遵照以下原則：

（1）電纜的額定電壓要大于或等于安裝點供電系統的額定電壓；

（2）電纜持續容許電流應等于或大于供電負載的最大持續電流；

（3）線芯截面要滿足供電系統短路時的穩定性的要求；

（4）根據電纜長度驗算電壓降是否符合要求；

（5）線路末端的最小短路電流應能使保護裝置可靠的動作。

8、交聯聚乙烯電纜和油紙電纜比較有哪些優點？

答：（1）易安裝，因?yàn)樗试S最小彎曲半徑小、且重量輕；

（2）不受線路落差限制；

（3）熱性能好，允許工作溫度高、傳輸容量大；

（4）電纜附件簡單，均為干式結構；

（5）運行維護簡單，無漏油問題；

（6）價格較低；

（7）可靠性高、故障率低；

（8）制造工序少、工藝簡單，經濟效益顯著。

9、固定交流單芯電纜的夾具有什么要求？為什么？

答：夾具應無鐵件構成閉合磁路，這是因?yàn)楫?dāng)電纜線芯通過電流時，在其周圍產生磁力線，磁力線與通過線芯的電流大小成正比，若使用鐵件等導磁材料，根據電磁感應可知，將在鐵件中產生渦流使電纜發熱，甚至燒壞電纜。所以不可使用鐵件作單芯交流電纜的固定夾具。

10、以下的熱縮電纜頭的附件的最大特點和優點是什么？

答：熱縮附件的最大特點是用應力管代替?zhèn)鹘y(tǒng)的應力錐，它不僅簡化了施工工藝，還縮小了接頭的終端的尺寸，安裝方便，省時省工，性能優越，節約金屬。熱縮電纜附件集灌注式和干包式為一體，集合了這兩種附件的優點。

11、電纜敷設前應進行哪些檢查工作？

答：(1)支架應齊全、油漆完整。

(2)電纜型號、電壓、規格符合設計。

(3)電纜絕緣良好，當對油紙電纜的密封有懷疑時，應進行受潮判斷；直埋電纜與小底電纜應經直流耐壓試難合格；充油電纜的油樣應試驗合格。

(4)充油電纜的油壓不宜低于1.47MPa。

21、交聯熱收縮電纜附件有哪些優點？

答：這是一種新型材料，它與現在其他類型附件比較具有電氣性能優越、體積小、質量小、安裝簡便、材料配套等優點，另外還具有耐氣候、抗污穢性、阻燃自熄等能力。

12、對油紙絕緣電力電纜密封有懷疑時，如何用較簡單的辦法檢查電纜絕緣紙是否受潮？

答：把電纜絕緣紙點燃或放入150℃左右的電纜油中檢查，無“嘶嘶”聲或白色泡沫出現，說明未受潮。

13、電纜標志牌應注明什么內容？編寫有何要求？

答：標志牌上應注明電纜線路設計編號、電纜型號、規格及始點，并聯使用的電纜應有順序號。要求字跡清晰、不易脫落。

14、直埋電纜的方位標志應設置在哪些位置？

答：在電纜兩端，電纜直線段50~100m處電纜接頭幾電纜改變方向的彎角處。

15、制作電纜接頭用的黃臘綢帶、黑玻璃漆帶、無堿玻璃絲帶等，施工前如何進行排潮處理？

答：（1）恒溫干燥法：將絕緣帶卷成直徑為25~30mm小卷，放入110~120℃恒溫干燥箱內烘4~5h，冷卻干取出，放入干燥的密封筒內。

（2）油浸排潮法：將絕緣帶小卷放入恒溫在120~130℃的電纜油中，離鍋底保持30mm距離，經一定時間后油面不再產生泡沫后取出，裝入貯有電纜油的桶中，油位應超過所有裝入的物體并將其密封。

16、電纜外護層的作用是什么？

答：保護內護層不受機械損傷和化學腐蝕，增強機械強度。

17、室外電纜溝應符合哪些要求？

答：電纜溝上部應比地面稍高，加蓋用混凝土制作的蓋板，電纜應平敷在支架上，有良好的排水管。

18、電纜內護層的作用是什么？

答；使絕緣層不會與水、空氣或其他物體接觸，防止絕緣受潮和絕緣層不受機械傷害。

19、使用鋼絲鉗時應注意些什么？

答：使用前，一定要檢查絕緣柄的絕緣是否完好無損，使用時不可用鋼絲鉗剪切超過規格所允許的金屬線材，并禁止用鋼絲鉗代替錘子敲打工具，以免損壞。

20、什么叫絕緣強度？

答：絕緣物質在電場中，當電場強度增大到某一極限時就會被擊穿，這個導致絕緣擊穿的電場強度稱為絕緣強度。

22、對電纜導體連接點的機械強度有何要求？

答：連接點的機械強度，一般低于電纜導體本身的抗拉強度，對于固定敷設的電力電纜，其連接點的抗拉強度要求不低于導體本身抗拉強度的60%。

23、電力電纜的絕緣層材料應具備哪些主要性能？

答；應具備下列主要性能：

（1）高的擊穿強度；

（2）低的介質損耗；

（3）相當高的絕緣電阻；

（4）優良的耐放電性能；

（5）具有一定的柔軟性和機械強度；

（6）絕緣性能長期穩定。

24、機械敷設電纜時，牽引強度有何規定？

答：對于銅芯電纜，當牽引頭部時，允許牽引強度為70N/cm；對于鋁芯電纜，當牽引頭部時，允許牽引強度為40N/cm；若利用鋼絲網套牽引時，鉛護套電纜允許強度為10N/cm；

鉛護套電纜為40N/cm。

25、對電纜保護管有何規定？

答：（1）電纜需要穿保護管敷設時，管子內徑不應小于電纜外徑的1.5倍，混凝土管、陶土管、石棉、水泥管的內徑不應小于100mm；

（2）電纜管的彎曲半徑應符合所穿入電纜彎曲半徑的規定；

（3）每根管子最多不應超過三個彎頭，直角彎不應多于2個。

26、如何測量電纜護套的外徑？

答：在護套圓周上均勻分布的五點處，測量護套外徑和其平均值，其平均外徑既為護套的外徑。

27、不同截面的銅芯電纜如何連接？

答：不同截面的銅芯電纜連接，可采用開口弱背銅接管，以錫焊法連接，也可用純銅棒按不同的截面要求連接成銅接管，以壓接法連接。

28、簡述10KV交聯電纜熱縮式制作戶內終端頭的過程？

答；（1）準備階段：檢查熱縮電纜附件是否齊備，型號是否相配，檢查并確認電纜有無潮氣后，檢查電纜。

（2）切除多余電纜，根據現場情況決定電纜長度。

（3）剝除護層。

（4）焊接接地線，將接地線焊接在鋼帶上。

（5）填充三叉口及繞包密封膠。

（6）安裝三芯分支護套，將護套套入根部，從中部開始收縮，先往根部，再往指部。

（7）剝銅 帶和外半導電層，剝切三芯分支套口20mm以上的銅帶，嚴禁損傷主絕緣，清除干凈半導電層。

（8）安裝應力管，管口端部分支套對接后熱縮。

（9）安裝接線端子。

（10）安裝絕緣管。

（11）安裝密封管。

（12）核相后安裝相色管。

29、戶內、戶外預制式終端安裝步驟有哪些？

答：(1) 將電纜按預定位置就位、固定、清潔表面，參照說明書剝除外護套，如有特殊需要，外護套剝切長度可調整，分別由銅帶、外護套鎧裝引出2組地線。

(2) 由外護套口向上量取需要尺寸，切除多余電纜，套入熱縮三指套至三叉口根部由中間加熱收縮，由指套上口向上量取規定尺寸(35kv為350~380mm)。去掉多余銅帶(保留20mm)，再保留半導體預定位置，壓接出線端子密封。

30、電線電纜的應用主要分為三大類 ：

　　1、電力系統

　　電力系統采用的電線電纜產品主要有架空裸電線、匯流排（母線）、電力電纜（塑料線纜、油紙力纜（基本被塑料電力電纜代替）、橡套線纜、架空絕緣電纜）、分支電纜（取代部分母線）、電磁線以及電力設備用電氣裝備電線電纜等。

　　2、信息傳輸系統

　　用于信息傳輸系統的電線電纜主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。

　　3、機械設備、儀器儀表系統

　　此部分除架空裸電線外幾乎其他所有產品均有應用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。

31、電線電纜產品主要分為五大類：

1、裸電線及裸導體制品

　　本類產品的主要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等；加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等；產品主要用在城郊、農村、用戶主線、開關柜等。

2、電力電纜

　　本類產品主要特征是：在導體外擠（繞）包絕緣層，如架空絕緣電纜，或幾芯絞合（對應電力系統的相線、零線和地線），如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出（繞包）、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。

　　產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大（幾十安至幾千安）、電壓高（220V至500kV及以上）。

3、電氣裝備用電線電纜

　　該類產品主要特征是：品種規格繁多，應用范圍廣泛，使用電壓在1kV及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。

4、通訊電纜及光纖（簡略介紹）

　　隨著近二十多年來，通訊行業的飛速發展，產品也有驚人的發展速度。從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。

　　該類產品結構尺寸通常較小而均勻，制造精度要求高。

5、電磁線（繞組線）

　　主要用于各種電機、儀器儀表等。

　　電線電纜的衍生/新產品

　　電線電纜的衍生/新產品主要是因應用場合、應用要求不同及裝備的方便性和降低裝備成本等的要求，而采用新材料、特殊材料、或改變產品結構、或提高工藝要求、或?qū)⒉煌贩N的產品進行組合而產生。

　　采用不同材料如阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫線纜等；

　　改變產品結構如：耐火電纜等；

　　提高工藝要求如：醫用線纜等；

　　組合產品如：OPGW等；

　　方便安裝和降低裝備成本如：預制分支電纜等。

32、母線裝置施工完，應進行哪些檢查？

答：應進行下列檢查：

(1)金屬構件的加工、配制、焊接螺接應符合規定；

(2)各部螺栓、墊圈、開口銷等零部件應齊全可靠；

(3)母線配制及安裝架應符合規定，相間及對地電氣距離符合要求；

(4)瓷件、鐵件及膠合處應完整，充油套管應無滲油，油位正常；

(5)油漆完整，相色正確，接地良好。

33、在35kv及以下電力電纜接頭中，改善其護套斷開處電場分布的方法有幾種(請列出五種)，并簡述其方法。

答：(1)脹喇叭口：在鉛包割斷處把鉛包邊緣撬起，成喇叭狀，其邊緣應光滑、圓整、對稱。

(2)預留統包絕緣：在鉛包切口至電纜芯線分開點之間留有一段統包絕緣紙。

(3)切除半導電紙：將半導電紙切除到喇叭口以下。

(4)包繞應力錐：用絕緣包帶和導電金屬材料包成錐形，人為地將屏蔽層擴大，以改善電場分布。

(5)等電位法：對于干包型或交聯聚乙烯電纜頭，在各線芯概況絕緣表面上包一段金屬帶，并將其連接在一起。

(6)裝設應力控制管：對于35kv及發下熱縮管電纜頭，首先從線芯銅屏蔽層末端方向經半導體帶至線芯絕緣概況包繞2層半導體帶，然后將相應規格折應力管，套在銅屏蔽的末端處，熱縮成形。

34、電纜支架的加工應符合哪些要求？

答：(1)鋼材應平直，無明顯扭曲，下料誤差應在5mm范圍內，切口應無卷邊，毛剌；

(2)支架應焊接牢固，無顯蓍變形，各橫撐間的垂直凈距與設計偏差不應大于5mm；

(3)金屬支架必須進行防腐處理，位于濕熱、鹽、霧以及有化學腐蝕地區時，應根據設計作特殊的防腐處理。

35、列舉出你熟悉的電纜架。

答：拼焊式E型架、裝配式E型架、橋式電纜架、電纜托架、掛鉤式支架、單根電纜支架等。

36、敷設電纜應滿足哪些要求？

答：應滿足以下要求：

(1)安全運行方面，盡可能避免各種外來?yè)p壞，提高電纜線路的供電可靠性；

(2)經濟方面，從投資最省的方面考慮；

(3)施工方面，電纜線路的路徑必須便于旋工和投運后的維修。

37、制作電纜終端頭或中間接頭的絕緣材料有哪些？

答：有絕緣膠、絕緣帶、絕緣管、絕緣手套、絕緣樹脂等。

38、簡述電纜頭制作的一般操作程序。

答：(1)制作前的準備：包括○1閱讀安裝說明書；○2察看現場；○3備料；○4電纜試潮；○5制作前測試等。

(2)接頭的制作過程：包括○1割斷多余電纜；○2電纜保護層的剝切；○3導體連接；○4包繞絕緣(或收縮管材)；○5安裝接頭外殼；○6灌注絕緣劑；○7進行密封處理等。

(3)制作后電氣測試。

39、電纜保護管的加工應符合哪些要求？

答：(1)管口應無毛剌和尖銳楞角，管口宜做成喇叭形。

        (2)電纜管在彎制后，不應有裂縫和顯著的凹癟現象，其彎扁程度不宜大于管子外徑10%；電纜管的彎曲半徑不應小于所穿入電纜的最小允許彎曲半徑。

        (3)金屬管應在外表涂防腐漆或?yàn)r表，鍍鋅管鋅層剝落處也應涂以防腐漆。

40、電纜的排列符合哪些要求？

答：(1)電力電纜和控纜不應配置在同一層支架上。

        (2)高、低壓電纜，強、弱電控纜應按須序分層配置，一般情況宜由上而下，但在含有35kv以上高壓電纜引入柜盤時，為滿足彎曲半徑，可由下面上配置。

41、電纜溝內敷設電纜的方法是什么？

答：在電纜溝內敷設電纜的方法與直埋電纜的敷設方法相仿，一般可將滑輪放在溝內，施放完畢，將電纜放于溝底或支架上，并在電纜上綁扎電纜標牌。

42、電纜敷設的常用設備有哪些？

答：(1)空氣壓縮機，主要用來破壞路面，為以后敷設電纜作準備；

(2)電動卷?yè)P(yáng)機或電纜牽引機，主要用來拖電纜；

(3)電纜輸送機，配合牽引機使用來克服巨大的摩擦力，減輕對電纜的損壞；

(4)電纜盤放線支架；

(5)滾輪裝置；

(6)防捻 ，減鋼絲繩出現的扭曲；

(7)電纜盤制動裝置；

(8)張力計。

43、電纜溝中支架安裝距離的要求如何？

答：電纜固定于電纜溝和隧道的墻上，水平裝置時，當電纜外徑等于或小于50mm時應每隔1m加一支撐；外徑大于50mm的電纜每隔0.6m加一支撐；排成三角形的單電纜，每隔1m應用綁帶扎牢，垂直裝置時，每隔1~1.5m加以固定。

44、如何處理電力電纜與控制電纜在同一托架的安裝？

答：電力電纜與控制電纜一般不應敷設在同一托架內，當電纜較少而將控纜與電力電纜敷設在同一托架內時，應用隔板隔開。

45、電纜隧道內如何裝設接地線？

答：隧道和溝的全長應裝設連續的接地線，接地線應和所有的支架相連，兩頭和接地極連通。接地線的規格應符合設計要求。電纜鉛包和鎧裝除了有絕緣要求外，應全部相互連接并和接地線相連，電纜架和接地線均應涂防銹漆或鍍鋅。

46、對于電纜孔洞的防火封堵有何要求？

答：對于較大的電纜貫穿孔洞，如電纜貫穿樓板處等，采用防火堵料封堵時，應根據實際情況，先在電纜表面涂四至六層防火涂料，長度自孔洞以下1.5m左右，再用耐火材料加工成具有一定強度的板托防火堵料，保證封堵后牢固并便于更換電纜時拆裝，封堵密實無孔隙以有效地堵煙堵火。

47、噴燈點火前應注意哪些檢查？

答：應進行下列各項檢查：

（1）打氣筒是否漏油或滲油，油桶及噴嘴處是否漏油、漏氣；

（2）油桶內的油量是否超過油桶容量的3/4，加油的螺絲塞是否擰緊。

48、使用噴燈應注意哪些事項？

答：（1）噴燈最大注油量為油筒容積的3/4；

（2）開始打氣壓力不要太大，點燃后火焰由黃變藍即可使用；

（3）周圍不得有易燃物，空氣要流通；

（4）停用時先關閉調節開關，火熄后，慢慢旋松油孔蓋放氣，空氣放完后，要要旋松調節開關，完全冷卻后再旋松孔蓋；

（5）煤油噴燈與汽油噴燈要分開使用。

49、手動油壓鉗有何用途？如何操作？

答：兩根導線的連接通常是將兩導線端穿入相同材料制成的壓管中，用壓接鉗擠壓數個坑，使導線連接在一起，壓接時，手柄向上抬起時，柱塞向外移動，進油閥下腔產生真空，油箱內的油進入柱塞腔。手柄下壓時，柱塞向內移動，油受壓后，使進油閥關閉，打開出油閥，使油壓進入液壓缸，推動活塞和陽模，陽、陰模之間放有壓接管，當壓接被擠壓的坑深到一定值時，開啟回油閥，活塞自動返回，壓完一個坑后，移動壓鉗，再壓下一個。

50、常用低壓電力電纜按絕緣和保護層的不同，主要可分為哪幾類？

答：(1)油浸紙絕緣鉛包(或鋁包)電力電纜；

(2)不滴流油浸紙絕緣電力電纜；

(3)聚氯乙烯絕緣聚氯乙烯護套電力電纜；

(4)交聯聚氯乙烯絕緣聚乙烯護套電力電纜；

(5)交聯聚氯乙烯絕緣聚氯乙烯護套電力電纜；

(6)橡皮絕緣電力電纜。

51、常用絕緣材料的類別哪些？舉例說明？

答：(1)無機絕緣材料：有云母、石棉、大理石、瓷器、玻璃等；

(2)有機絕緣材料：有樹脂、橡膠、紙、麻、棉紗等；

(3)混合絕緣材料：用以上絕緣材料加工而成型的名種絕緣材料。

52、在哪種情況下采用排管敷設？有什么優點？

答：排管敷設一般用在與其他建筑物、公路或鐵路相交叉的地方，有時也在建筑物密集區內采用。主要優點是占地少，能承受大的荷重，電纜相互間互不影響，比較安全。

53、何謂電纜長期允許載流量？

答：電纜長期允許載流量是指在電纜內通過規定電流時，在熱穩定后，電纜導體達到長期允許工作溫度時的電流數值。

54、決定電纜長期允許載流量的因素有哪些？

答：有以下三個因素決定：

(1)電纜的長期容許工作溫度；

(2)電纜本身的散熱性能；

(3)電纜裝置情況及周圍環境的散熱條件。

55、電纜的敷設方式有幾種？

答：有以下幾種：

(1)直埋在地下；

(2)安裝在電纜溝內；

(3)安裝在地下隧道內；

(4)安裝在建筑物內部墻上或天棚上；

(5)安裝在橋架上；

(6)敷設在排管內；

(7)敷設在水底。

56、如何進行電纜管的連接工作？

答：電纜管連接時，必須用扣和管接頭連接，如采用焊接時，不能直接對焊，連接處要套上一段粗管再進行焊接，以免焊渣掉入管內。

57、制作電纜頭時，對上下扳彎電纜芯線有何要求？

答：扳彎線芯時，不得損傷紙絕緣，芯線的彎曲半徑不得小于電纜線芯的10倍。制作時要特別小心，應使線芯彎曲部分均勻受力，否則極易損傷絕緣紙。

58、簡述塑料電纜的熱收縮密封法。

答：熱縮法適用于中、低壓橡、塑電纜接頭和終端頭的密封，也可適用于不滴流和黏性浸漬絕緣電纜。采用交聯聚乙烯型和硅橡膠型兩大類遇熱后能均勻收縮的熱收縮管。將這種管材套于預定的粘合密封部位，并在粘和部位涂上熱熔膠，當加熱到一定溫度后，熱縮管將收縮，同時熱熔膠熔化，待自然冷卻后即形成一道良好的密封封層。

59、用電動彎管機彎制電纜保護管時應注意什么？

答：(1)彎管機應由了解其性能并熟悉操作知識的人員操作；

(2)使用前必須進行檢查，按鈕、操作把手、行程開關應完好，彎管機必須可靠接地；

(3)選用符合要求的模具，確定好所需要的彎曲半徑；

(4)施工場地周圍，應有充足的活動范圍；

(5)使用時待空轉正常后，方可帶負荷工作，運行中，嚴禁用手腳接觸其轉動部分；

(6)工作完畢應及時停電，釋放油壓。

60、電纜清冊的內容及電纜編號的含義是什么？

答：電纜清冊是施放電纜和指導施工的依據，運行維護的檔案資料。應列入每根電纜的編號、起始點、型號、規格、長度，并分類統計出總長度，控纜還應列出每根電纜的備用芯。

電纜編號是識別電纜的標志，故要求全廠編號不重復，并且有一定的含義和規律，能表達電纜的特征。

61、電纜目前采用的敷設方法可分為幾類？

答：(1)人工敷設，即采用人海戰術，在一人或多人協調指揮下，按規定進行敷設；

(2)機械化敷設，即采用滾輪、牽引器、輸送機，通過一同步電源進行控制，比較安全；

(3)人工和機械相結合，有些現場由于轉彎較多，施工難度大，全用機械較困難，所以采用此法。

62、控制二次回路接線應符合哪些要求？

答：(1)按圖施工接線正確；

(2)導線的電氣連接應牢固可靠；

(3)盤柜內的導線不應有接頭，導線芯線應無損傷；

(4)電纜芯線端部應標明其回路編號，編號應正確，字跡清晰且不易脫色；

(5)配線應整齊、清晰、美觀，導線絕緣應良好、無損；

(6)每個接線端子的每側接線宜為一根，最多不得超過兩根。

63、電纜排管有何要求？

答:(1)排管頂部至地面距離，在廠房?jī)?nèi)為0.2m，人行道下為0.5m，一般地區為0.7m；

(2)在變更方向及分支處均應裝置排管井坑，長度超過30mm時也應加設井坑；

(3)井坑深度不小于0.8m，人孔直徑不小于0.7mm；

(4)排管應有傾向井坑0.5%～1%的排水坡度。

64、對于電纜導體連接點的電阻有何要求？

答：要求連接點的電阻小而且穩定，連接點的電阻與相同長度、相同截面的導體之比值，對于新安裝的終端頭和中間頭，應不大于1；對于運行中的終端頭和中間頭這個比值不應大于1.2。

65、電纜接頭和中間頭的設計應滿足哪些要求？

答：應滿足的要求有：

(1)耐壓強度高，導體連接好；

(2)機械強度大，介質損失小；

(3)結構簡單，密封性強。

66、什么是電纜故障？有幾種常見的類型？

答：電纜故障是指電纜在預防性試驗時發生絕緣擊穿或在運行中，因絕緣擊穿、導線燒斷等而迫使電纜線路停電的故障。常見的故障有接地故障、短路故障、斷線故障、閃絡性故障和混合型故障等。

67、如何處理電纜線路的單相接地故障？

答：電纜線路單相接地故障一般來說，電纜導體的損傷只是局部的，如果屬于機械損傷，而故障點附近的土壤又較干燥時，一般可進行局部修理，加添一只假接頭，即不將電纜芯鋸斷，僅將故障點絕緣加強后密封即可。

68、電力電纜在敷設前應進行哪些試驗和檢查？

答：敷設前應檢查電纜的型號、規格及長度是否符合要求，是否有外力損傷，低壓電纜用1000V兆歐表遙測絕緣電阻，阻值一般不低于10MΩ，高壓電纜用2500V兆歐表?yè)u測阻值一般不抵于400MΩ。

69、主廠房?jī)?nèi)敷設電纜時一般應注意什么？

答：在主廠房?jī)?nèi)敷設電纜時一般應注意：

(1)凡引至集控室的控制電纜宜架空敷設；

(2)6KV電纜宜用隧道或排管敷設，地下水位高處亦可架空或用排管敷設；

(3)380V電纜當兩端電纜在零米時宜用隧道、溝或排管，當一端設備在上、一端在下時，可部分架空敷設，當?shù)叵滤惠^高時，宜架空。

70、電力電纜的內屏蔽層與外屏蔽層各在什么部位？采用什么材料？有何作用？

答：為了使絕緣層和電纜導體有較好的接觸，消除導體表面的不光滑引起的導體表面電場強度的增加，一般在導體表面包有金屬化紙或半導體紙帶的內屏蔽層。為了使絕緣層和金屬護套有較好的接觸，一般在絕緣層外表面包有外層屏蔽層。外屏層與內屏層的材料相同，有時還外扎銅帶或編織銅絲帶。

71、簡述環氧樹脂復合物的構成及性能。

答：環氧樹脂復合物由環氧樹脂加入硬化劑、填充劑增韌劑和稀釋劑組成。具有以下性能：

(1)有足夠的機械強度；

(2)電氣性能優良；

(3)電氣性能穩定；

(4)與有色金屬有足夠的黏附力；

(5)耐腐蝕性好；

(6)戶外使用時，耐雨、耐光、耐濕熱。

72、單芯電纜護套一端接地方式中為什么必須安裝一條沿電纜平行敷設的回流線？

答：在金屬護套一端接地的電纜線路中，為確保護套中的感應電壓不超過允許標準，必須安裝一條沿電纜線路平行敷設的導體，且導體的兩端接地，這種導體稱為回流線。當發生單相接地故障時，接地短路電流可以通過回流線流回系統中心點，由于通過回流線的接地電流產生的磁通抵消了一部分電纜導線接地電流所產生的磁通，因而可降低短路故障時護套的感應電壓。

73、電纜工程可劃分為幾個項目？

答：(1)工地運輸：包括工程材料從倉庫到施工點的裝卸、運輸和空車回程。

(2)地方工程：包括路面開挖、隧、溝道施工等。

(3)敷設工程：包括敷設、中間頭制作、掀蓋板、埋管、校潮、牽引頭制作等。

(4)兩端工程：包括支、吊橋架和其基礎的制作安裝，終端頭制作，油壓力和信號裝置的安裝，名種電氣性能測試等。

(5)塞止工程：包括充油電纜塞止頭制作，供油箱、自動排水及信號裝置的安裝等。

(6)接地工程：包括絕緣接頭、換位箱、保護器、接地箱安裝等。

74、電纜線路的驗收應進行哪些檢查？

答：(1)電纜規格應符合規定，排列應整齊，無損傷，標牌齊全、正確、清晰；

(2)電纜的固定彎曲半徑、有關距離及單芯電力電纜的金屬護層的接線應符合要求；

(3)電纜終端、中間頭不滲漏油，安裝牢固，充油電纜油壓及表計整定值應符合要求；

(4)接地良好；

(5)電纜終端相色正確，支架等的金屬部件油漆完整；

(6)電纜溝及隧道內、橋架上應無雜物，蓋板齊全。

75、電纜線路正序阻抗測量過程中有什么要求？

答：電纜導體的交流電阻和電纜三相同感抗的相量和稱為正序阻抗。

電纜線路的正序阻抗一般可在電纜盤上直接測量，測量時一般使用較低的電壓，因此，需要用降壓變壓器進行降壓，降壓器采用星形接線，容量一般為10kVA以上，有較廣的電壓調節范圍，測量時交流電源應比較穩定，以保證測量時電流達到規定的要求，實際電壓表的讀數值必須是電纜端的電壓，試驗電流最好接近電纜長期允許載流量，測讀各表計的數值時，合上電流后同時讀取三個表的數值。

76、根據《電業生產安全規定》，電氣工作人員必須具備的條件是什么？

答：必須具備下列條件：

(1)經醫生鑒定身體健康，無妨礙工作的病癥；

(2)具備必要的電氣知識，按其職務和工作性質掌握相關的規程、專業技術及安全操作技術，并經考試合格；

(3)熟練掌握觸電急救方法。

77、電纜在運輸裝卸過程中應注意什么？

答：(1)在運輸裝卸過程中，不應使電纜及電纜盤受到損傷，嚴禁將電纜盤直接由車上推下，電纜般不應平放運輸，平放貯存。

(2)運輸或滾動電纜盤前，必須保證電纜盤牢固，電纜繞緊、充油電纜至壓力油箱間的油管應固定，不得損傷，壓力油箱應牢固，壓力指示應符合要求。

78、電纜防火有哪些措施？

答：(1)采用阻燃電纜；

(2)采用防火電纜托架；

(3)采用防火涂料；

(4)電纜隧道、夾層出口等處設置防火隔墻、防火擋板；

(5)架空電纜應避開油管道、防爆門，否則應有要取局部穿管或隔熱防火措施。

79、選擇電力電纜的截面應從哪幾個方面考慮？

答：應考慮如下幾個方面：

(1)電纜長期允許通過的工作電流；

(2)一旦短路時的熱穩定性；

(3)線路上的電壓降不能超出允許工作范圍。

80、電力電纜和架空線比較有哪些優點？

答：(1)運行可靠，由于安裝在地下等隱蔽處，受外力破壞小，發生故障的機會較少，供電安全，不會給人身造成危害；

(2)維護工作量小，不需頻繁的巡檢；

(3)不需架設桿塔；

(4)有助于提高功率因數。

山東半島線纜有限公司是專業的柔性防火電纜生產廠家，歡迎咨詢選購。
