礦用電纜分為鎧裝電纜、橡套電纜和塑料電纜3種。
　　1、鎧裝電纜
　　所謂鎧裝電纜，就是用鋼絲或鋼帶把電纜鎧裝起來。其最大優點是絕緣強度高，抗拉力能力強，所以鋼絲鎧裝電纜適用作立井井筒或急傾斜巷道中，鋼帶鎧裝電纜適用于水平巷道或緩傾斜巷道，現已被淘汏，不做介紹。

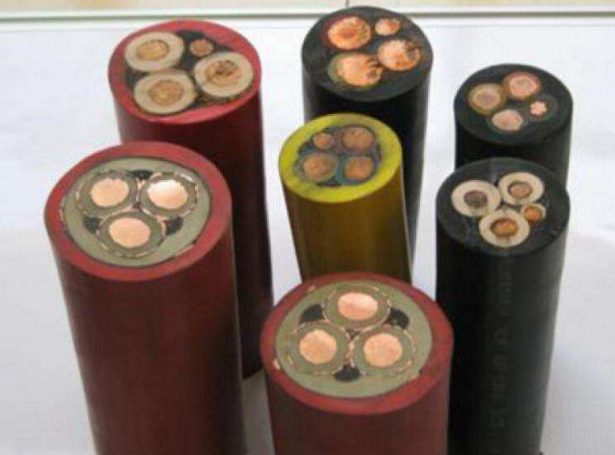

　　2、橡套電纜
　　橡套電纜分普通橡套電纜、阻燃橡套電纜和屏蔽橡套電纜三種。對于井下移動設備的供電，多采用柔軟性好、能夠彎曲的橡套電纜。
　　
　　一般的橡套電纜內部導線有4根導電芯線，其中3根為主芯線（粗的），另一根較細，為接地線。除上述的四芯橡套電纜外，還有二芯、三芯、六芯、七芯等橡套電纜。在四芯以上橡套電纜中，除三根主芯線和一根接地線外，其余的都是供控制電路用的控制芯線。 普通橡套電纜的外護套由天然橡膠制成。由于天然橡膠可以燃燒，而且燃燒時分解出的氣體有助燃作用，容易造成火災，所以特別是有瓦斯、煤塵爆炸危險的煤礦井下，不宜使用普通橡套電纜。
　　（2）阻燃橡套電纜。這種電纜的構造與普通橡套電纜相同，只是它的外護套采用氯丁橡膠制成。氯丁橡膠同樣可以燃燒，但燃燒時分解產生氯化氫氣體，將火焰包圍起來，使它與空氣隔離，因而很快熄滅，不會沿電纜繼續燃燒。因此煤礦井下應使用這種阻燃橡套電纜。
　?。?）屏蔽電纜。
　　1－導電橡膠墊芯；
　　2－外護套；
　　3--主芯線；
　　4、主芯線絕緣；
　　5—主芯線屏蔽層；
　　6—接地線
　　
　　屏蔽電纜主要用于采區工作面，以提高工作的安全性。其屏蔽層材料有半導體材料和尼龍網材料兩種。除了上述所講的屏蔽電纜一般結構外，還有向千伏級半固定設備供電的屏蔽電纜，向千伏級移動(機組)供電的MCPTJ型電纜和向移動設備供電的6kV MYPJT型雙層屏蔽高壓電纜等。
　　屏蔽優點之一，是避免了電纜主芯線絕緣破壞時造成相間短路的嚴重事故。另一優點，是避免了由于電纜損壞使人觸電的危險。正由于屏蔽電纜與檢漏繼電器的配合有超前切斷故障線路電源的作用，有效地防止了漏電火花和短路電弧的產生。所以它特別適用于有瓦斯或煤塵爆炸危險的場所和移動頻繁的電氣沒備，即采掘工作面的供電系統。
　　3、塑料電纜
　　這種電纜的主要結構同上面所講時兩種電纜基本相同。只不過它的芯線絕緣和外護套 都是用塑料(聚氯乙烯或交聯聚乙烯）制成的。
　　其優點是：允許工作溫度高，絕緣性能好，護套耐腐蝕，敷設的落差不受限制等。若電纜外部有鎧裝的，則與鎧裝電纜的使用條件相同；若外部無鎧裝，則與橡套電纜的使用條件相同。因此在條件許可時，應盡量采用塑料電纜。
